Re: T-5000 Anzeige geht nicht richtig (Fertig)

[ww-hannibal]

Hallo,
ich suche Dokumentation über den Abgleich der anzeige MHz.
Ich hat hier einen T-5000 wieder mal in leben zurückgeholt aber bei uns ist SWR3 bei 92,8 Mitte und nicht wie er hier meint bei 92,75….

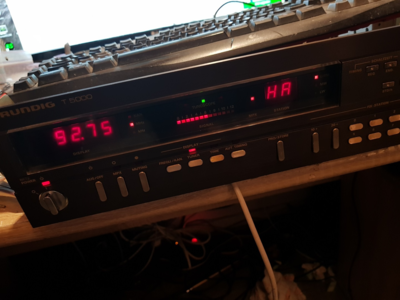

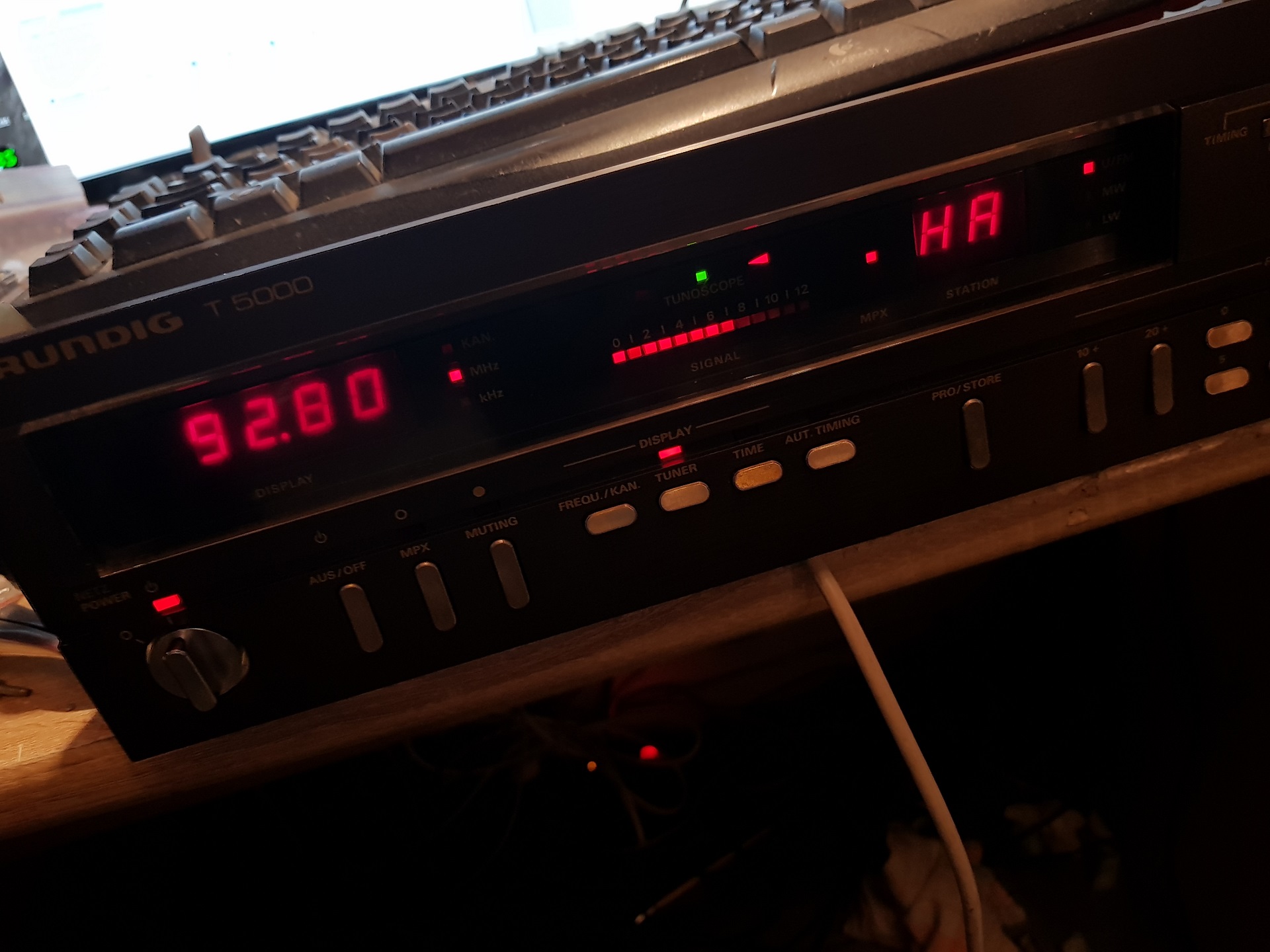

Hier mit 92,75MHz

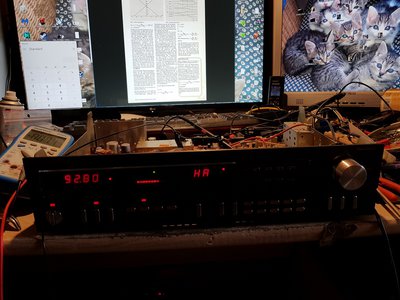

und da 92,80MHz
Ist nicht wirklich die Mitte^^

LG u. Danke
Jens

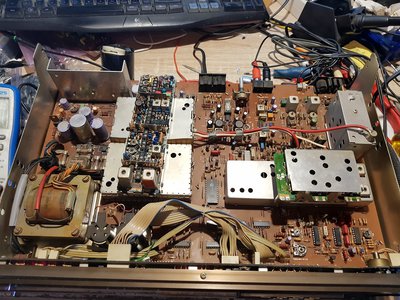

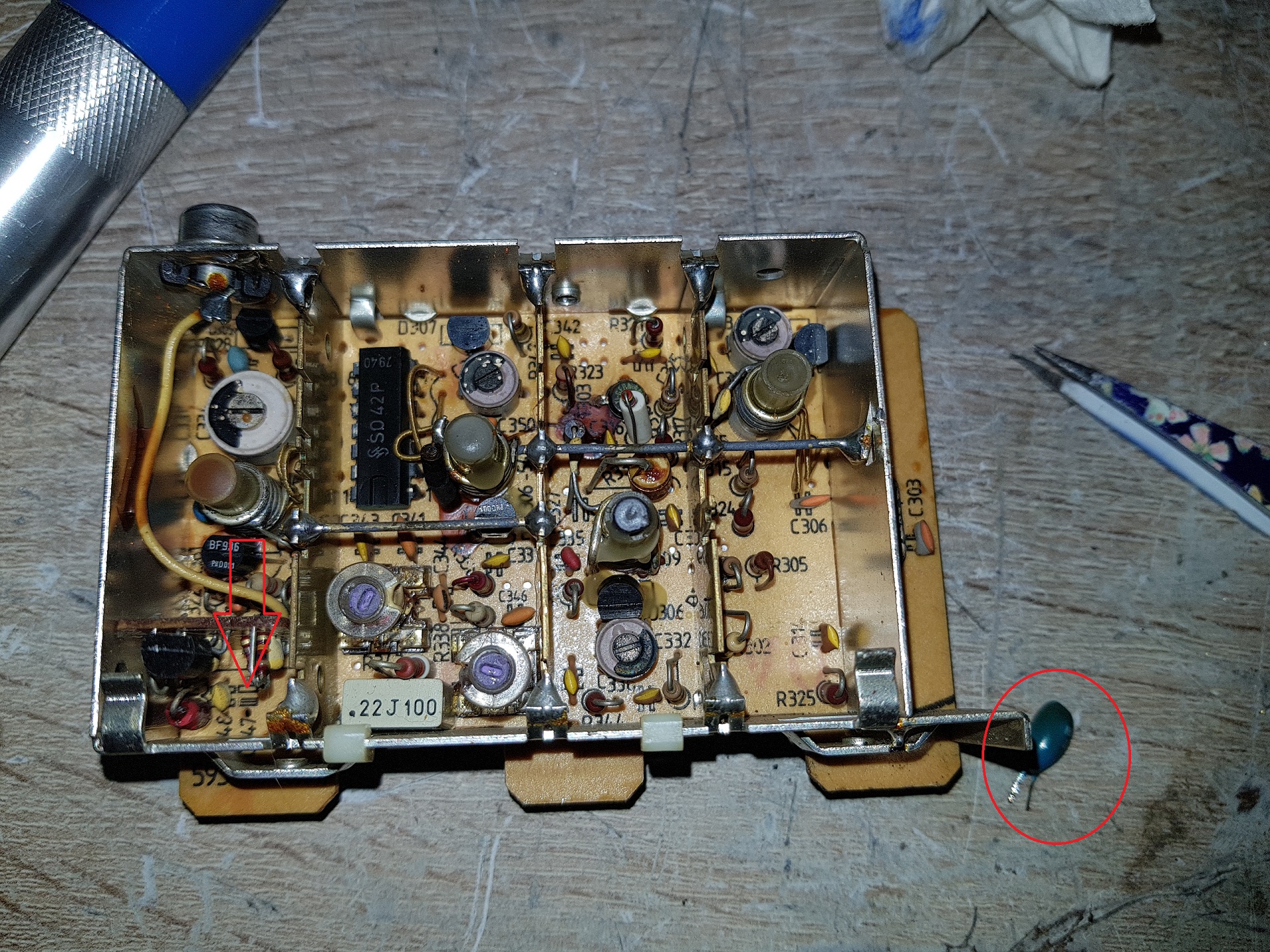

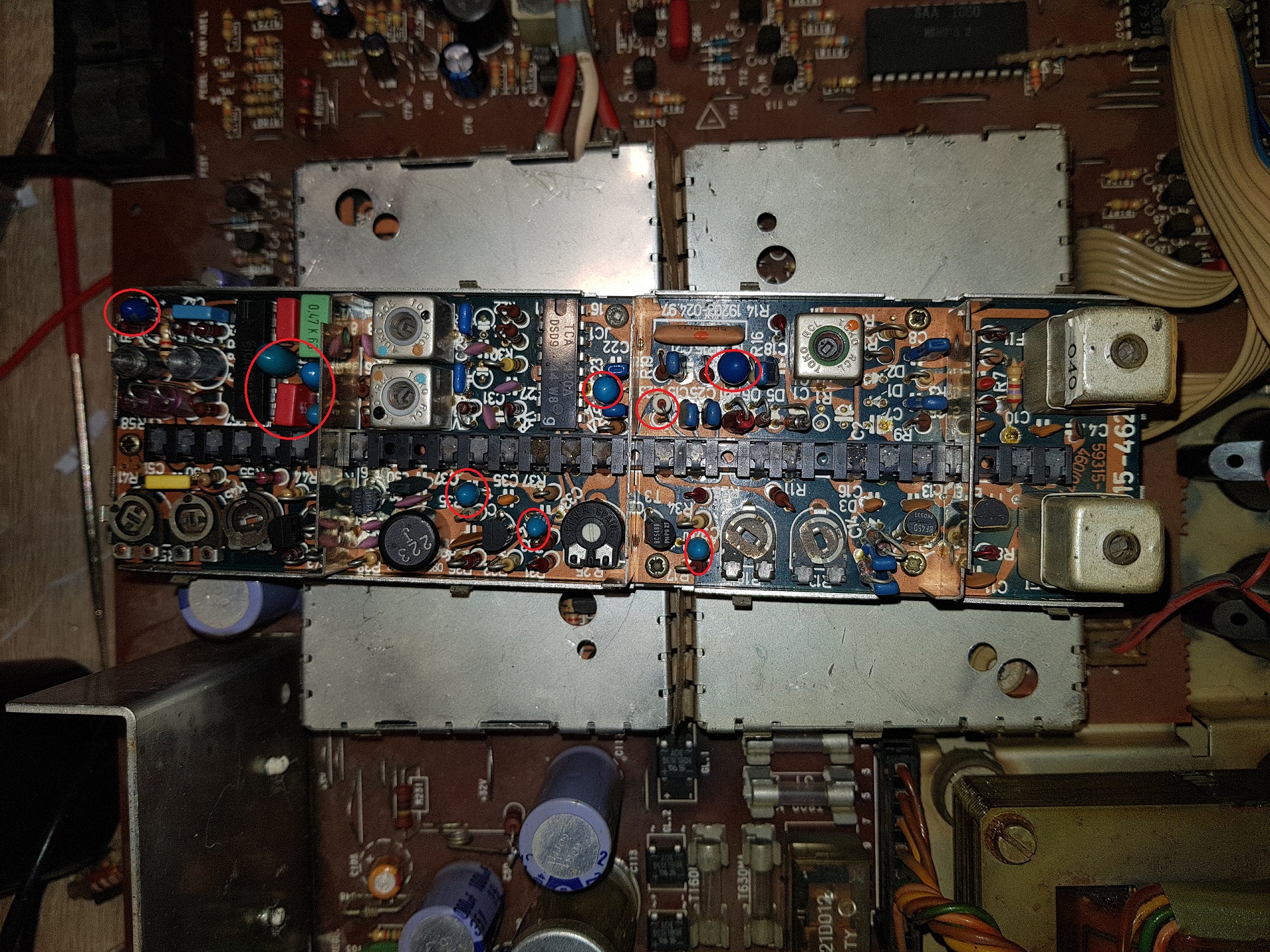

So was ist gemacht worden an dem T-5000:-) die normalen Täter^^

Ja ich muß noch die Kondis machen .

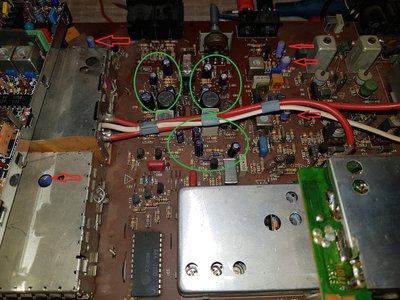

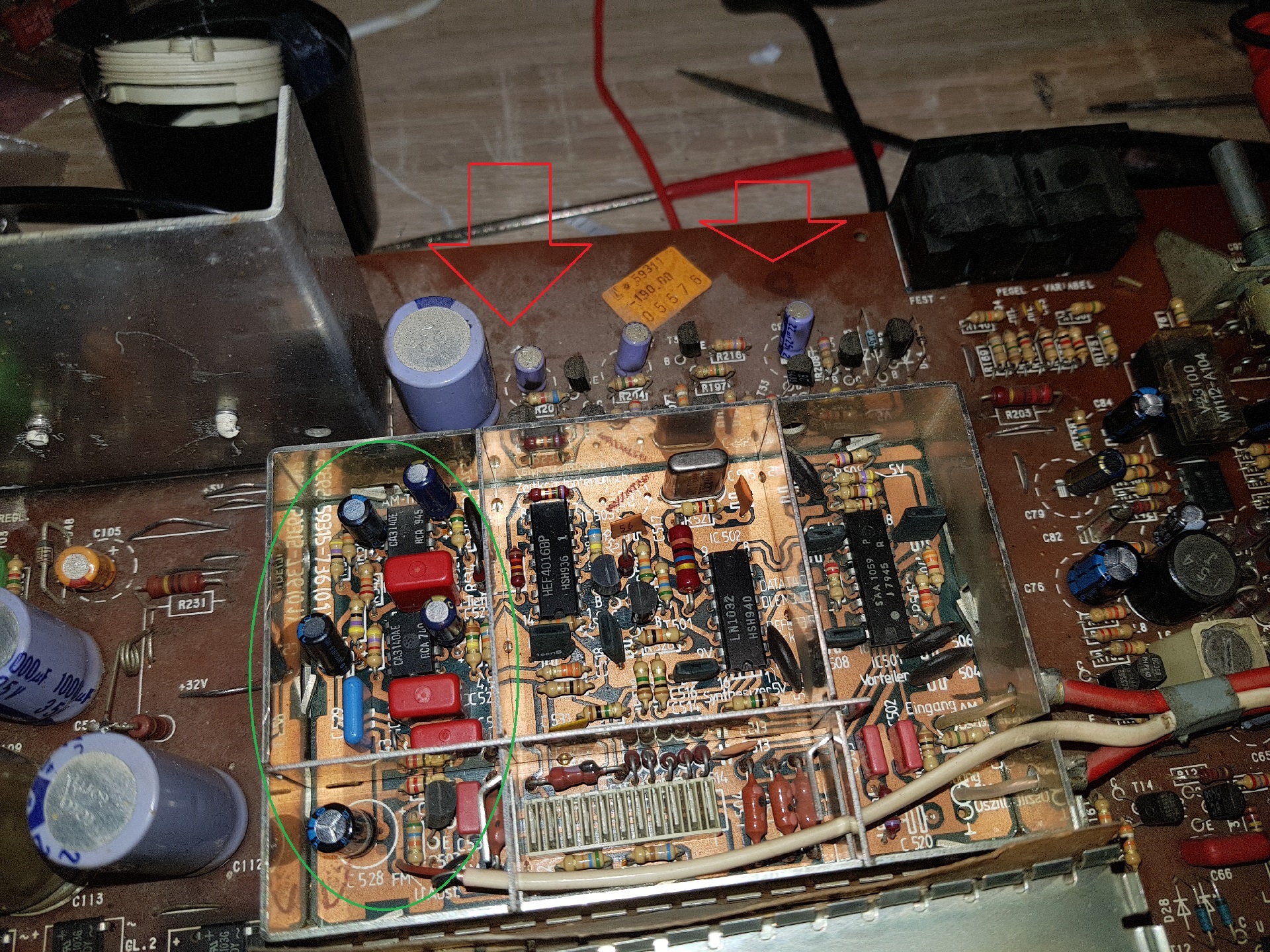

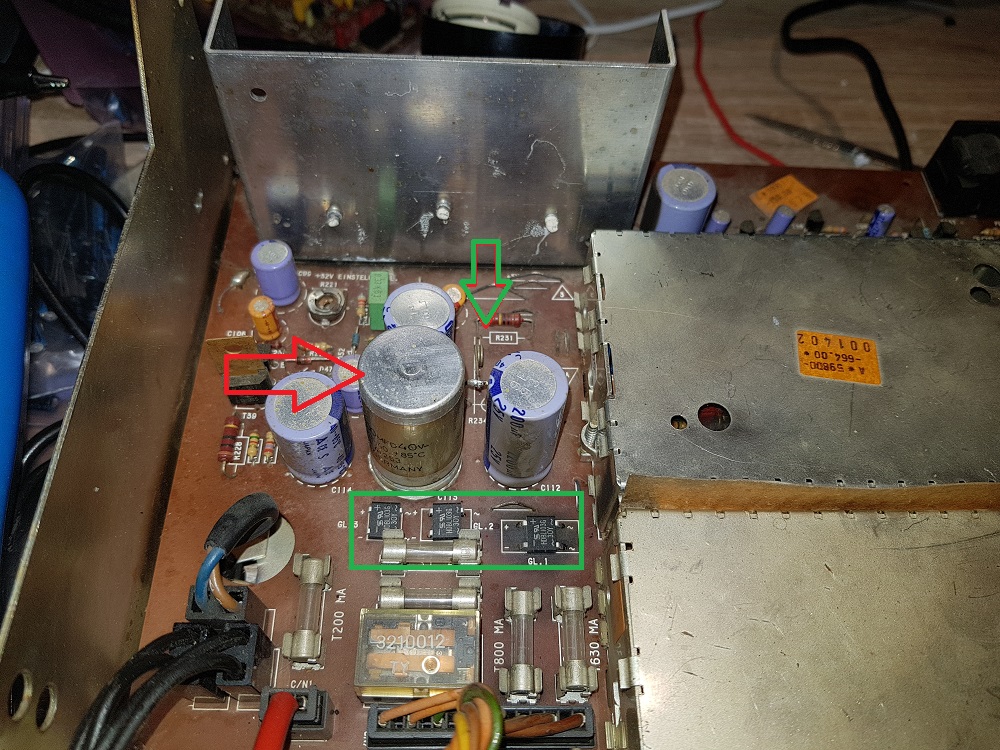

Hier die z.B. und die von der Stromversorgung ..

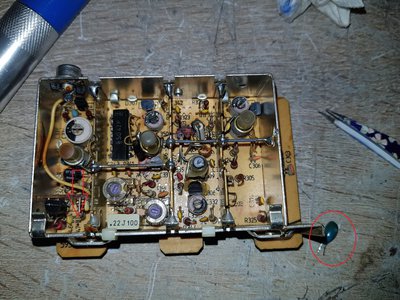

Achso der R254 war auch etwas ausgelötet, ich habe die Rotenseeeeeeeellllllennnnnnn auch direkt raus gemacht.

Somit ist er fast Fertig !!

[mampfi]

Das Service Manual hast Du?
Wenn nicht dann besorge Dir eins aus den bekannten Quellen

Ich habe auch noch das Grundig Service Magazin von 1980. Da werden, bis auf die A5000, alle 5000er Bausteine behandelt.
Ich schaue mal nach ob da was explizit beschrieben ist.

Ich denke morgen Abend weiß ich mehr.

[ww-hannibal]

Hallo,
da hab ich nur das Schaltbild drin auch bei den anderen Quellen ist das bei mir so ;-( ..
Vielleicht die falschen Quellen^^

Er läuft wenigstens wieder und es hat mal einer an das Batteriefach gedacht

Lg

[timundstruppi]

bartolus oder Oldifan wissen das genau...
Also Bernhard und Reinhard...
Stand genau im alten Forum. Ich hatte das Problem auch mal. "a"? Lieber noch nicht drehen....
Gruß TW

[mampfi]

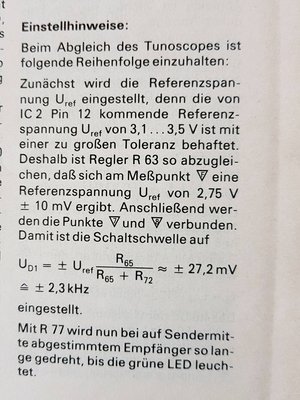

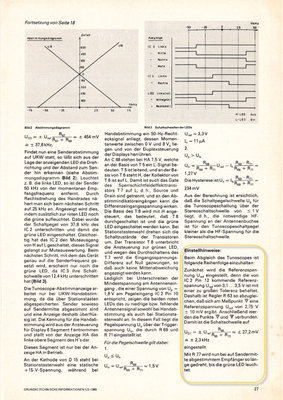

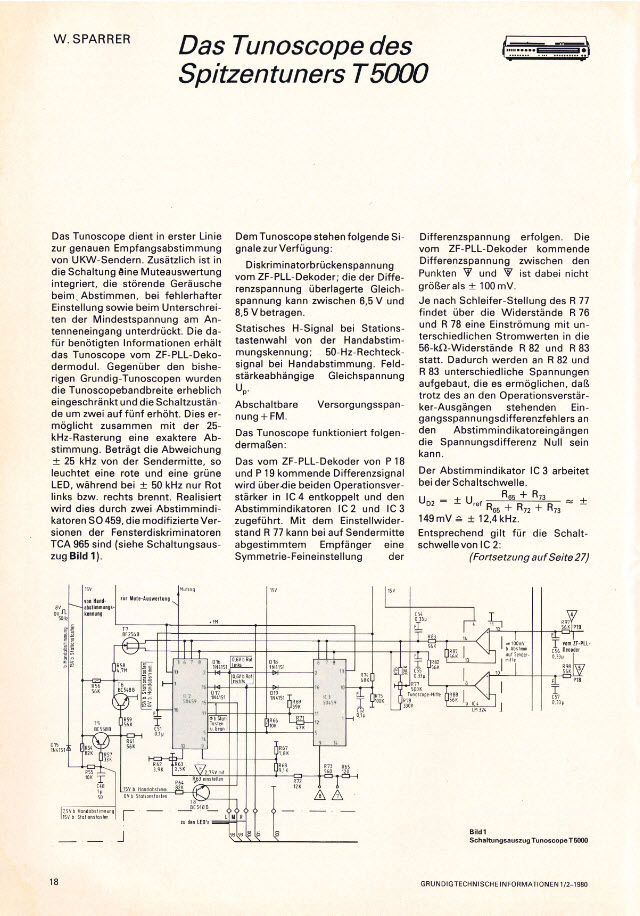

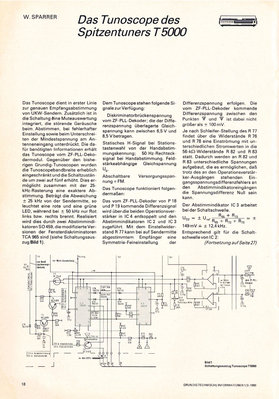

So, gefunden und eingescannt.

Gruß

[timundstruppi]

ich dachte, ich hätte irgendwo an den Filtern gedreht....

[bartolus]

Hallo zusammen,

nun, es gibt im T5000 ein zusätzliches Poti R77 (Tunoscope Mitte). Das Steuersignal wird vom Diskriminatorkreis (a) abgegriffen.
Ich muß mal das SM raussuchen. Das bei Elektrotanya enthält die Abgleichanweisung nicht.
Ich würde aber zuerst mal an R77 drehen. Das ist notfalls gleich wieder eingestellt.

Gruß
Bernhard

[ww-hannibal]

Oh vielen lieben Dank für die Mühe.

Konnte leider die Messpunkte nicht erkennen.

Die Punkte sind 7 und 8

LG
Jens

[timundstruppi]

Aha, das "a" war es

[ww-hannibal]

Hier mit mal wieder vielen dank an die Runde , der T-5000 ist wieder Mittig.

Ich bin immer wieder überrascht, wie schön der T-5000 vom Klangbild her ist und das an einem Grundig V3 mit Bass-Brumm JBL LS .

Lg
Jens
