R 1000 Rauchzeichen vom linken Kanal

[leix---*]

Hallo Miteinander,
Nun habe ich auch meinen R 1000 bekommen mit den gleichen Problem wie bei meinen MR 100. Eingeschalten und nix passiert. Also den Deckel abgenommen und glech gesehen .....Sicherung defekt . Eine eingesetzt .......Eingeschalten...... Rauchzeichen von R 275 Und R 286.

Nun Brauche ich Tipps und Trick das er erst einmal wieder läuft. Strom und Spannung kann ich messen. NF Signal nicht. Ich will erst folgende Bauteile entfernen.

• R 275,R 286,BC 548,BC 637, BC 203

Were das ok? Da nach würde ich einschalten und schauen ob wenigstens der rechte Kanal funktionert. Oder das auch kontraproduktiv, weil da noch mehr abrauchen könnte?

Weitere Frage. Wie kann ich ohne viel zu zerstören den Kühlkörper entfernen? Sonst komme ich ja nicht an die Transitoren ran.

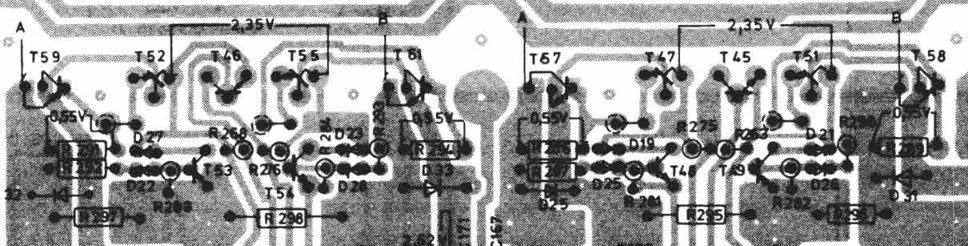

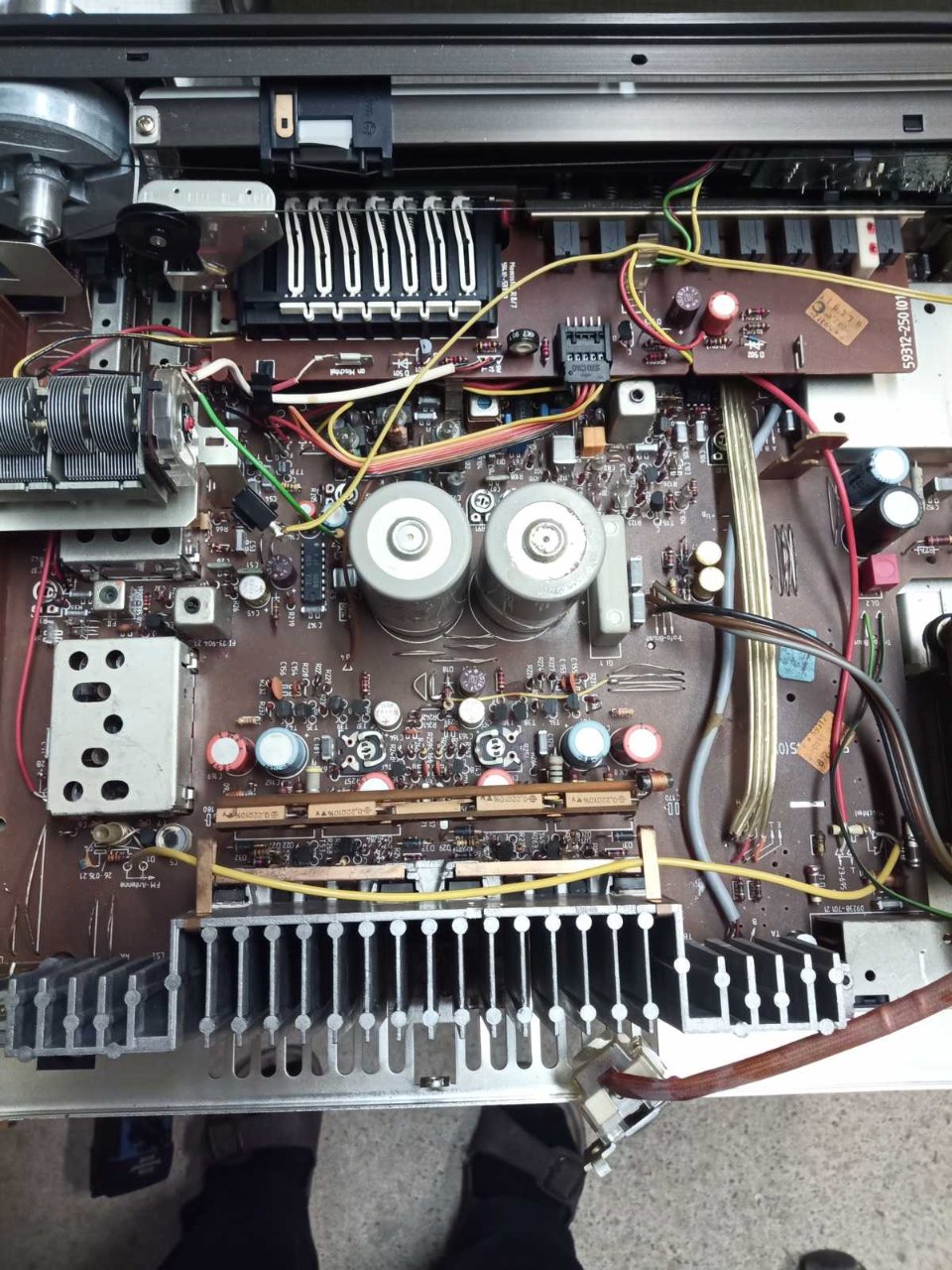

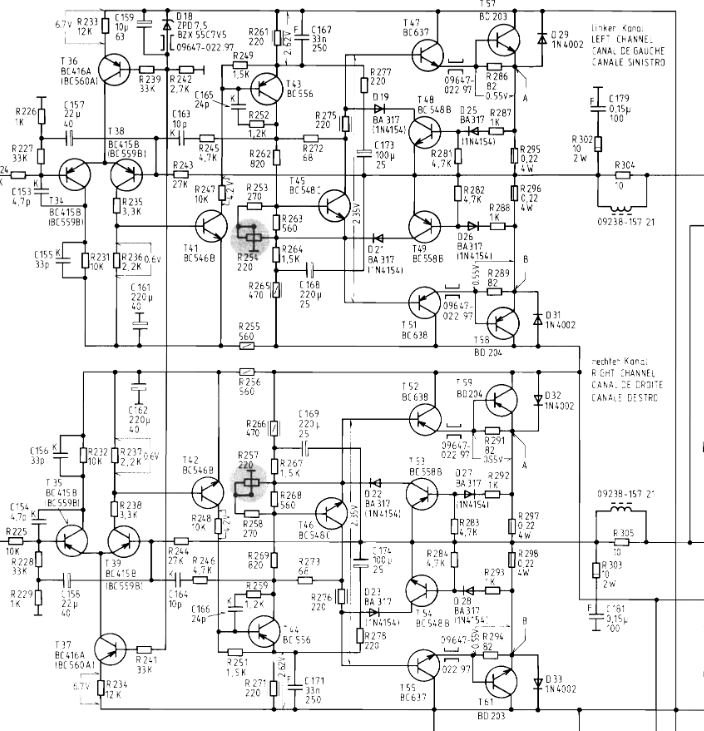

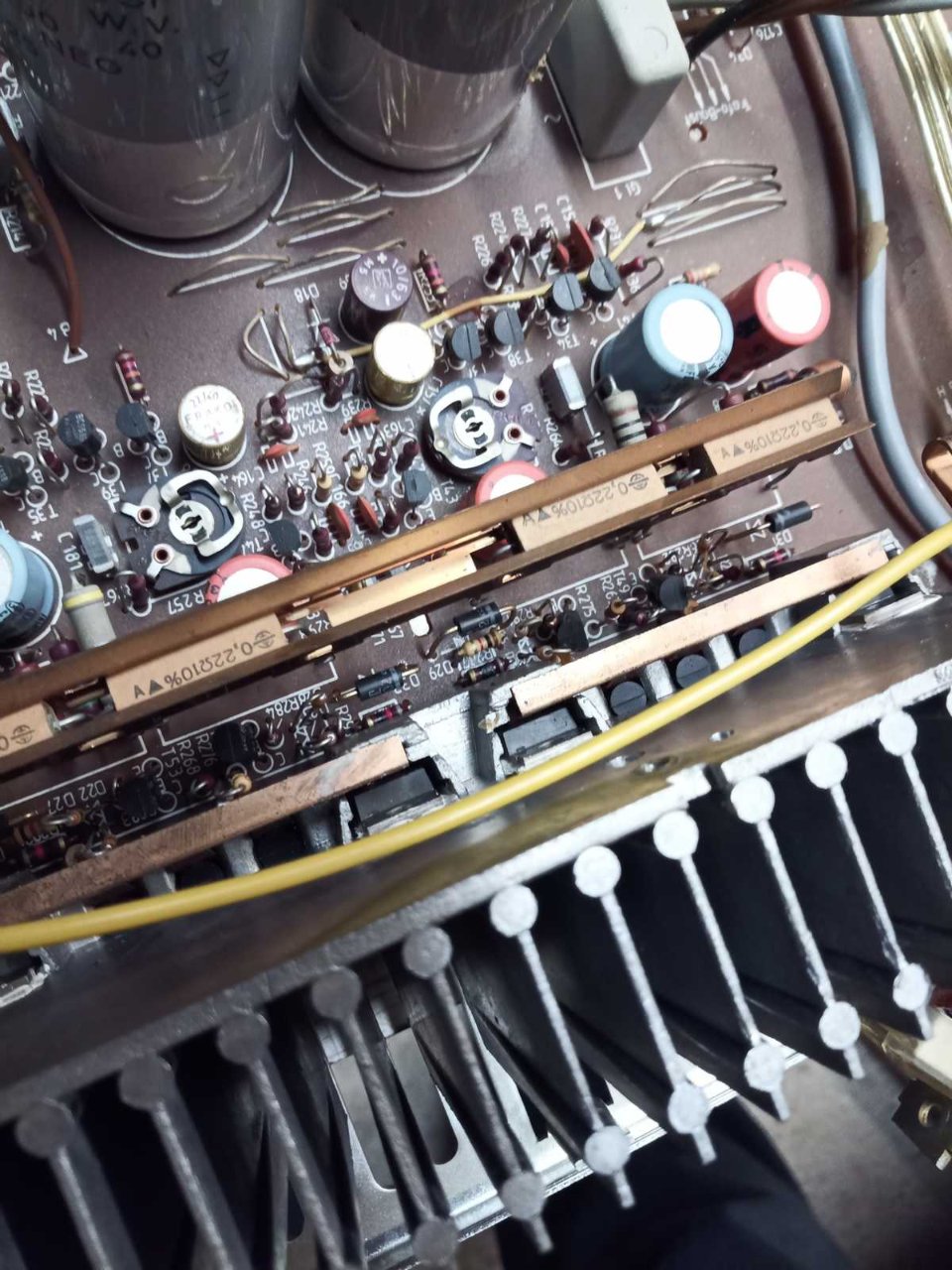

Hier noch zwei Bilder

Danke im Voraus

Gruß Jörg

[timundstruppi]

BD203 meist du wohl. D steht für Dick bei Transitoren, neh, für Leistung, aber so zu merken.
Da ist wohl de positive Zweig abgeraucht und E von T57 liegt an UB+.

Ich werde die von mir bei "LS aktiv "beschriebene Schutzschaltung mal bestellen. Ist hier auch zu empfehlen die nachzurüsten.

[leix---*]

Hallo Miteinander,
Ich habe jetzt ein paar Widerstandsmessung gemacht und und festgestellt das der rechte Seite (Ich schaue auf die Leiteplatte und sitze am Kühlkörper) noch in Ordnung sein könnte. Ich habe immer gemessen zwischen Pin 1 und Pin 3. Sicht auf die Leiterplatte
Die rechte Seite

• T59=81,5 Ohm
  T52=2,8 kOhm
  T46=1,12 kOhm
  T55=4,00 kOhm
  T61=81,5 Ohm

Die linke Seite

• T57=219 Ohm
  T47=3,1 kOhm
  T45=1,15 kOhm
  T51=1,96 kOhm
  T58=0,5 Ohm

Was ich noch dazu sagen möchte, die Widerstände mit Rauchzeichen habe ich schon ausgelötet. Wobei R275 noch in Ordnug war und R286 defekt war. Meine Schlußfolgerung sind das T57,T51 und T58 nicht mehr in Ordnung sind.
Oder bin ich da auf den Holzweg?

Gruß Jörg

[timundstruppi]

Pin 1 und Pin 3? Ich denke du weißt nicht, was du tust. Prüfspannung? Polarität?
Man verwendet Bezeichnungen wie EBC, wenn du möchtest , dass wir mitdenken.

Tausche die Endstransen und mache einen Softstart mit RTT, Glühbirne oder Doppel-Labornetzteil.

Ich habe gerade einen V1k mit 100V am Laufen. Links tot, Ub+ am Ausgang.

[leix---*]

Hallo,
Heute in Sack Transsen bestellt. Mal sehn wann die Dinger einrudel zum Einbauen. Nur noch mal eine Frage zu den Dioden 1N4154/BA 317. Bei Reichelt sind die Dioden nicht zu bekommen. Welche Ersatztypen kann ich nehmen?

Danke im Voraus

Gruß Jörg

[leix---*]

Hallo,
Der Kanal der kein Rauchzeichen hatte, läuft.
Im Anderen ist noch der Wurm drin. Ein 0,22 Ohm Lastwiderstand hat jetzt 2,43 Kiloohm. Also brauche ich jetzt mal 4 Widerstände 0,22Ohm 4Watt. Bloß die Dinger kann man nirgenswo kaufen. Hättet ihr mal einen Tip. 0,22 Ohm 5Watt gib´s wie Sand am Meer, aber die sind 5mm zu lang!

Danke im Voraus

Gruß Jörg

[mampfi]

Die BA317 ist eine Schottky Diode mit 40V und 100mA, da müßte sich schon was finden lassen.
Ich kenne den R1000 jetzt nicht auswendig und kann die Länge deshalb nicht einschätzen.
Stecken die nicht auch in Kupferklammern auf dem Kühlkörper?

Bei meinen Wertstoffhof R2000 (da gibt es in Kürze ein Update) mußten auch die Emitterwiderstände gewechselt werden. Ich nahm 0,22er/10W vom Pollin in axial Bauweise, habe die mit Schrumpfschlauch zum Radialtyp "umgebaut"

Die Lieferanten unterscheiden sich im Moment bei der Lieferzeit kollosal. Das große C ist schnell, P...in ist auch in ORdnung, Schlußlicht mit großem Abstand die Damen und Herren aus Sande.

Ich habe aus aktuellem Anlaß gerade 0,22er/10W axial und 0,22er/5W Radial liegen. Wenn die passen kannste gegen Porto+1,50 4Stck. bekommen.

[mampfi]

Habe gerade R1000 Bilder im I-Net angeschaut.
Demnach sind dort axiale Typen verbaut. Da passen meine nicht.

Könnten nicht die hier passen?
https://www.pollin.de/p/hochlast-drahtw ... o-5-221302

[timundstruppi]

Hätte ich jetzt nicht gedacht, dass der R und V 1k sich unterscheiden. Wollte gerade 270mR einwerfen, aber das hat nur der V.

Auch der V hat Darlington..
