Hallo,
ich habe hier angefange einen T-5000 wieder ins Leben zurück zuholen was auch gut geklappt hat .
Er ließ sich nicht einstellen kein rauschen ecter .....Tunig nix .... Es waren der C113 war Richtig tot darauf hin habe ich mal alle kondensator getauscht Auch die tantal in alle Kästchen.
So wie die Drei Orginal selis die jetzt auch nicht mehr drin sind .

Seit dem Läuft das Gerät eigentlich sehr gut und man kann auch damit Radio hören beide Kanäle geben Audio aus .
Aber der Rechte Kanal ist sehr leise was mir aufgefallen ist das im ZF-PLL-dec.MOD. an pin 28/30 nicht die 2,6Volt sonder so um die 5-6Volt . Ich denke das es zuviel ist finde aber den fehler nicht ?!??!??!
Also der Linke kanal ist okay aber der Recht ist sehr leise!

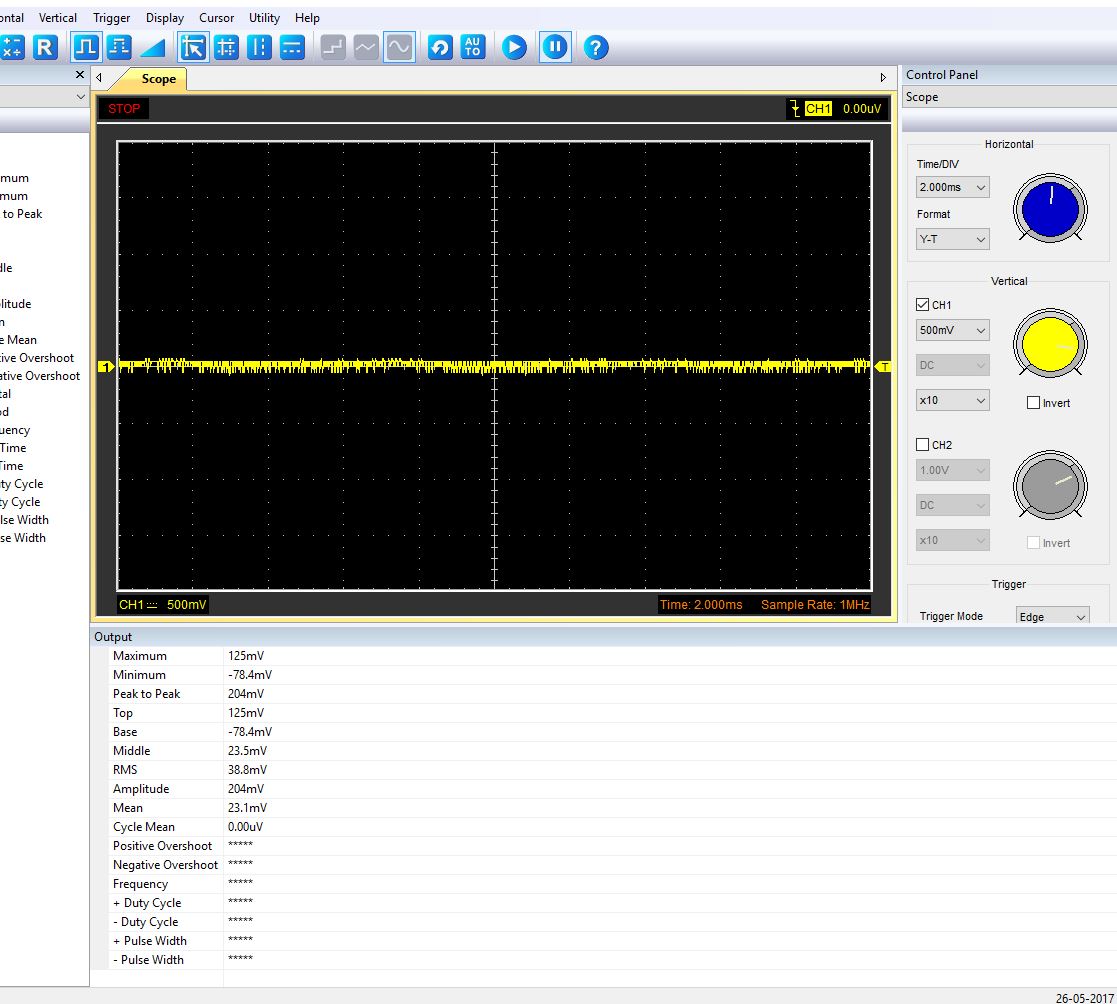

Links Bild und der rechte leise kanal. Ich habe die weit vorne gemessen also hier: So weit wie ich das erkenne ist der fehler vor ZF-PLL-dec.MOD. aber ich find nix
Er ploppppt auch wenn ich ihn aus schalte aber nur Rechts, Links kein plopppen..
Lg

Jens
Achso dann kommt denke ich mal ein R-1000 wenn dann der T-5000 auf dem rechten und linken kanal wieder gleich laut ist .

Hallo zusammen,

ich weiß jetzt nicht, ob du weitere Möglichkeiten hast, etwas zu messen.
Ideal wäre ein Prüfsender, da geht auch ein FM-Transmitter.
Wenn du 1kHz in Mono sendest, könntest du schauen, ob an diesen Pins 28/30 das Signal schon unterschiedlich ist.
Falls ja: dann ist der IC2 (TCA4500A) defekt.

Das hatte ich bei einem T5000 auch schon mal. Ein Kanal defekt, Stereo-Decoder IC defekt.

Gruß
Bernhard

Hallo Bernhard,
ich habe mir das schon gedacht weil die spannung an Pin 28/30 nicht ok sind.

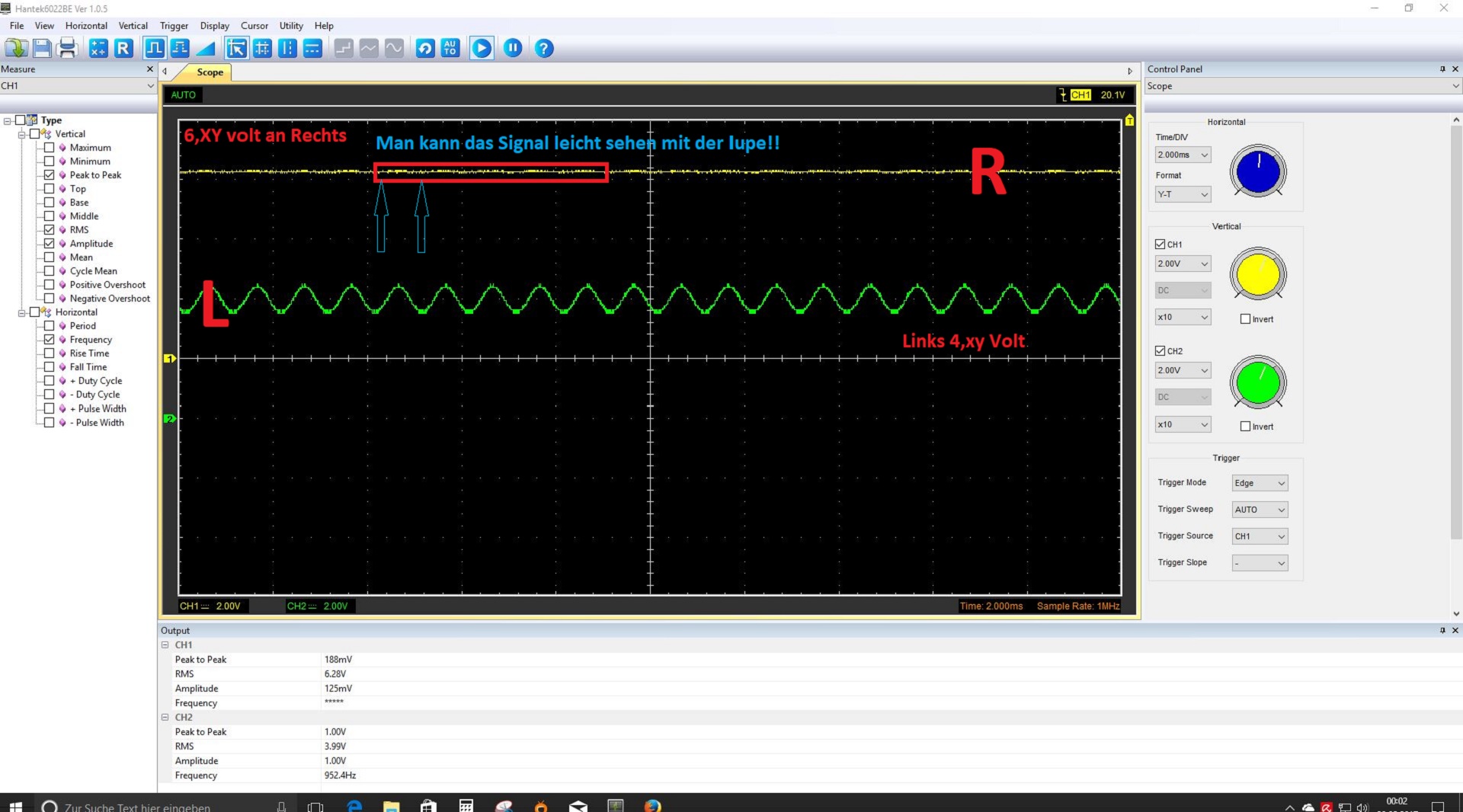

Ich habe jetzt mal meinen Transmitter aus dem Auto geholt und mal 1Khz vom Handy drauf gegeben Und sehe das 1Khz an kommt am Linken OK an aber am Rechten fast nix aber viele VOLT´s.

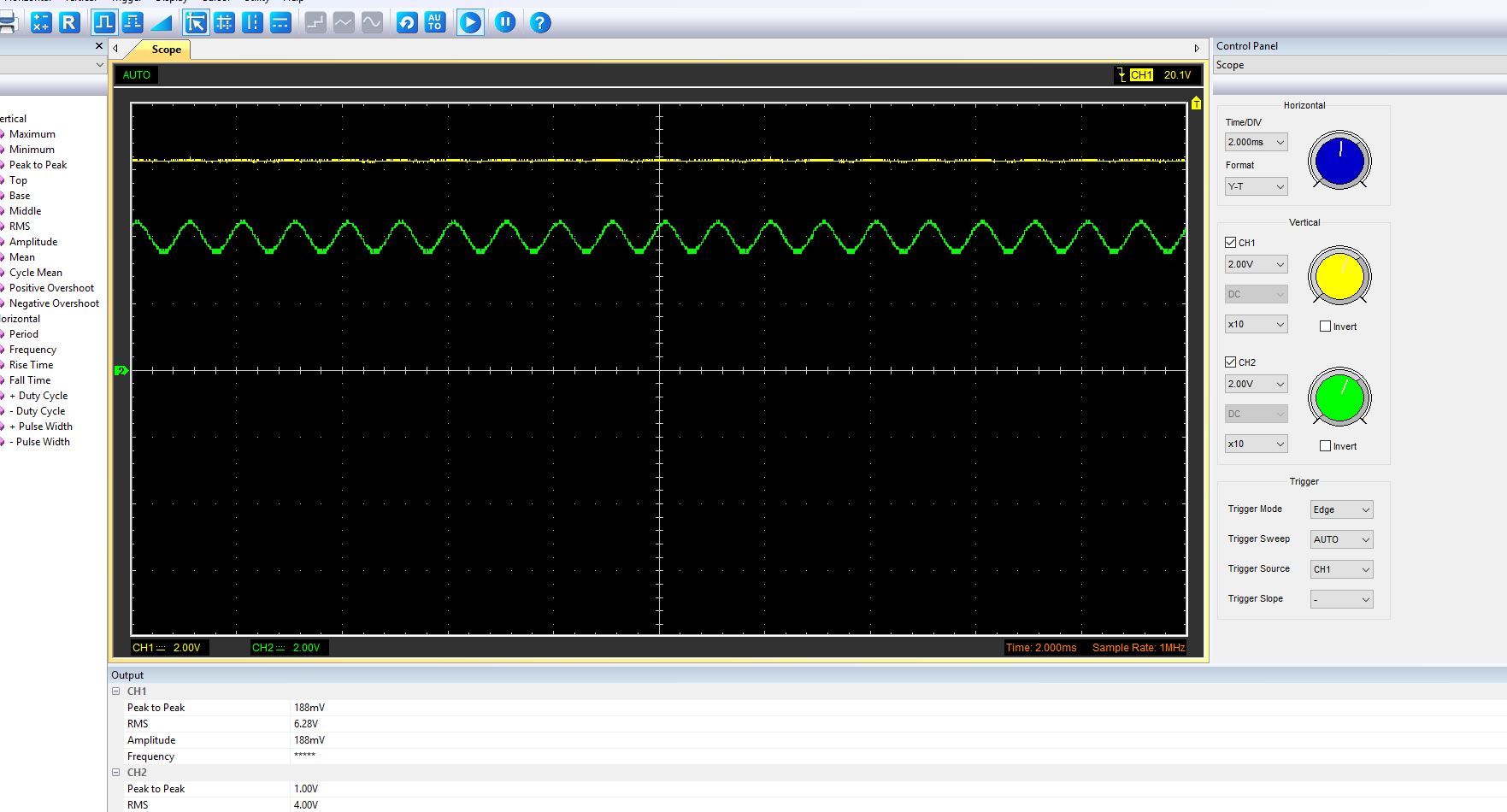

Ich habe einmal hier abgegriffen :und einmal hier:.
Die Bilder sagen alle das gleiche :
Aber ich habe jetzt mal den TCA4500a Bestellt und auch den TCA420A.

Und dann Löte ich den runter ich muß aber noch 16Pin sockel bestellen .

Hallo Bernhard,
schön von Dir mal was zu lesen.

Hannibal!
Ich glaube diese Leiterplatte ist auch sehr empfindlich. Hattest du alle Elkos getauscht? Auch die Durchkontaktierungen hatte dort schon mal Probleme gemacht.

Gruß TW

Hallo zusammen,

ja, löt einen Sockel rein!

Zum Auslöten: kein Spaß!
Also im ganzen gar nicht erst versuchen!!!

Einen guten Seitenschneider besorgen, und die Pins entlang des ICs abzwicken. Dazu muß der Seitenschneider spitz und scharf sein.
Dann kannst du die Pins einzeln auslöten. Alles andere ist quasi unmöglich.

Ich empfehle eigentlich nie, erst mal ein IC zu wechseln, weil es zu oft dann nicht defekt ist.
Aber ich hab mir damals einen Wolf gesucht, und die ganze Umgebung des TCA4500 angesehen. Und zuletzt war doch "einfach nur" das IC defekt

Hallo TW,
ja, ich bins

Gruß
Bernhard

Hallo Bernhard Hallo Tim,
Ich habe vor das mit Luft auszulöten mal sehen sollte ja schonender sein, ich habe das schon gelesen das die sehr empfindlich sind.
Und deshalb denke ich ja auch, dass man direkt einen Sockel draufmachen sollte.
Wie gesagt habe alles Bestellt werde gleich nochmal die durch Kontaktierung anschauen aber denke das sie ok ist.
Und wirklich der TCA4500A in Rente gegangen ist.

Vielen Dank für die Hilfe euch beiden.
LG
Jens
Bernhard wie meinst du das mit dem ganz nicht versuchen erst die beine ab oder wie?

bartolus hat geschrieben: So 28. Mai 2017, 09:07 Zum Auslöten: kein Spaß!
Also im ganzen gar nicht erst versuchen!!!

Hab es so rausgemacht:: !So ich habe eben mal den IC TCA4500A mit Luft entfernt ging gut alles ok keine Probleme!
Löscher Frei alles OK : und hier ::so warten bis die teile kommen .

Vielen Dank für die Hilfe euch beiden.
LG
Jens

Hallo Jens,

ich habe zuhause leider keine Heißluft. Daher habe ich alle Beinchen abgetrennt, und dann diese einzeln ausgelötet.
Aber mit Heißluft .... Ist ja gut gegangen!

Gruß
Bernhard

Hallo Bernhard,

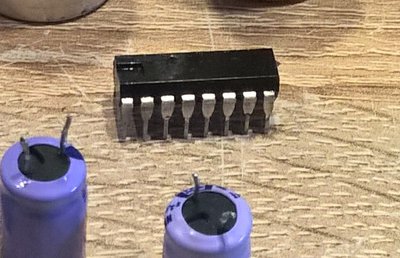

es war das was wir gedacht haben auch defekt TCA4500A.
Jetzt auf Sockel und ich habe noch 3St. für den Fall der fäll^^. So ich habe auch mal gemessen und es sieht besser aus hoffe ich habe das alles richtig so.
An R154 noch einen Abgleich gemacht. Ich denke das man es so lassen kann erspielt wieder auf beiden Kanälen.

Danke Hilfe

Grüße aus dem Westerwald

Jens

Hallo Jens,

das freut mich! Gratulation!

Kleine Kanal-Ungleichheiten sind bei Unterhaltungselektronik nicht so selten. Wenn da ein Kanal 10% mehr Spannung abgibt als der andere, dann ist das gar nichts

Gruß
Bernhard

Hallo Bernhard,
das ist gut zuwissen mit den 10% ,aber ich habe da noch ein Problem und zwar kannst du mir eine Quelle für den Schaltplan eines XC 65 nennen ?
Will nicht ohne anfangen.

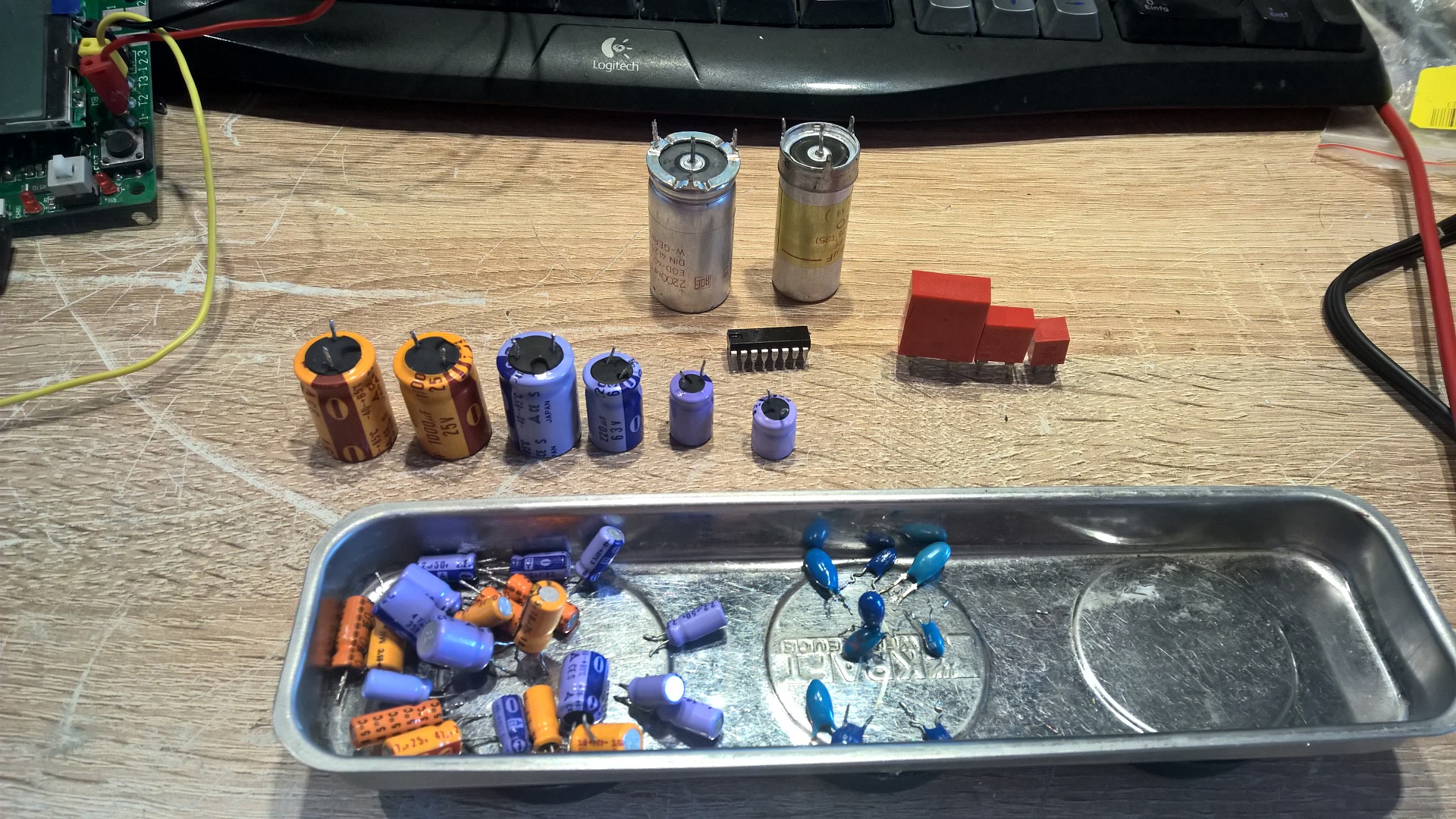

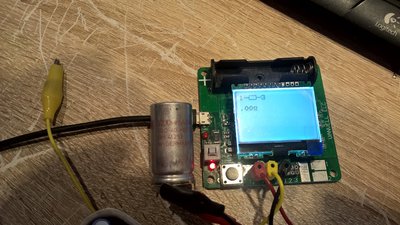

Defekt an T5000 war (nur)Nr.1 Und der IC TCA4500A Getauscht habe ich alles das was auf dem Bild zusehen ist auch die Selis wurden gemacht die waren aber alle (noch) OK. Und ich habe schon einen ganzen beutel voll mit Original ersatzteilen von A über V nach R alles dabei inkl. MR^^ Achso aktuell in der Bucht ist ein T5000 Silber !!Defekt!! für 49,90€+9,90€ Versand zuhaben.
LG
Jens
