Technische Information (TI) von 06/1977

[MaxG]

Guten Morgen Deutschland!

Hat jemand von euch noch die Grundig Technische Information (TI) von 06/1977 herumliegen? Mich interessiert hier vor allem die HF-Schutzschaltung.

Grüße aus Muc

[timundstruppi]

Welche Schutzschaltungen? im Sinne der heutigen EMV-Richtlinie? Gegen HF anderer Frequenz und ESD?

[MaxG]

Die soll da beschrieben sein. Wenn ich sie hätte, könnte ich etwas erzählen.

[timundstruppi]

Interessant!
Also mal SP des Tuner anschauen vom z.B. Receiver 35?
Vor 20 Jahren habe ich POS Geräte (HW) entwickelt und zur Zulassung gegeben...
ESD ist nicht ohne.

[bartolus]

Hallo zusammen,

hm. Bei Grundig und HF-Schutzschaltung fällt mir spontan der Schaltungsteil ein, der z.B. beim V5000 links auf der Endstufenplatine im Schaltplan gezeichnet ist. T1/T2/T101/T102.
Diese Schaltung soll bei einem höheren, unhörbaren, HF-Pegeln die Hochtöner schützen, indem dann der Endstufeneingang kurzgeschlossen wird.

Ich müßte nachsehen, ob in der TI 06/77 diese Schaltung gemeint ist.

JGruß
Bernhard

[timundstruppi]

Hallo zusammen,

hm. Bei Grundig und HF-Schutzschaltung fällt mir spontan der Schaltungsteil ein, der z.B. beim V5000 links auf der Endstufenplatine im Schaltplan gezeichnet ist. T1/T2/T101/T102.
Diese Schaltung soll bei einem höheren, unhörbaren, HF-Pegeln die Hochtöner schützen, indem dann der Endstufeneingang kurzgeschlossen wird.

Ich müßte nachsehen, ob in der TI 06/77 diese Schaltung gemeint ist.

JGruß
Bernhard

Ja, das ist der Schutz für externe Komponenten.

Heute umfasst die EMV:
Emission von Störungen gestrahlt (1) und längs von Leitungen geführt (2) oder diese als Antenne benutzt.
(3)Flicker, als Pulsbelastungen der Versorgung.
Immission von gestrahlten Störungen (4) und Störungen auf Leitungen (5) auch dem Netzleitungen mit Burst und Surge , etc.
ESD (6) Elektrostatische Entladungen überall am Gerät und auch an Ein und Ausgängen.
Es gibt verschieden Klassen bei (4-6). Zerstörung, Störungen des Betriebes ggf. Reset nötig und keine Störungen.

Was macht der Tuner?
1 ,2 ?
4, 5, 6?

V5000
4 ,6?

Können gerne diskutieren.

Max, ich hoffe ich habe deinen Fred jetzt nicht gekapert?

Wir können auch allgemein einen neuen aufmachen!
Gruß TW

[wombel]

Hallo Zusammen, ich habe gerade diesen Thread hier gefunden.

Das Heft Technisch Information 06/1977 hätte ich hier. Ich könnte gerne auch einen Artikel daraus scannen, falls noch Interesse besteht.
Ich bin aber nicht sicher, welcher Artikel gemeint ist, mit HF-Schutz.

So die Hauptartikel sind
- RPC600
- R35
- MV60

Ich habe das Heft mal überflogen aber auf anhieb keinen passenden Artikel gefunden

ich habe mir das Heft mal besorgt, weil darin das Millivoltmeter MV60 beschrieben ist.

Viele Grüße
Wolfgang

[timundstruppi]

Der Reicerver 35, hat diese umlaufende Blechgehäuse, dassnur mit einem 10nF? eine Schleife bildet...?
Ist der gemeint?

[wombel]

Das weiß ich leider auch nicht. Ich habe mir jetzt die meisten Artikel mal durchgelesen aber ich finde nichts speziell zum HF-Schutz.
Wobei beim R35 schon einiger Aufwand getrieben wurde um HF-Einstreuungen zu vermeiden (falls die gemeint war).

Am Antenneneingang für das AM-Teil gibt es eine Funkenstrecke zur Entladung von Überspannungen, einen direkten Einschlag hält der aber natürlich nicht aus .

Alle Lautsprecher- und Kopfhörerbuchsen sind jeweils mit 1,5n und 1n abgeblockt.

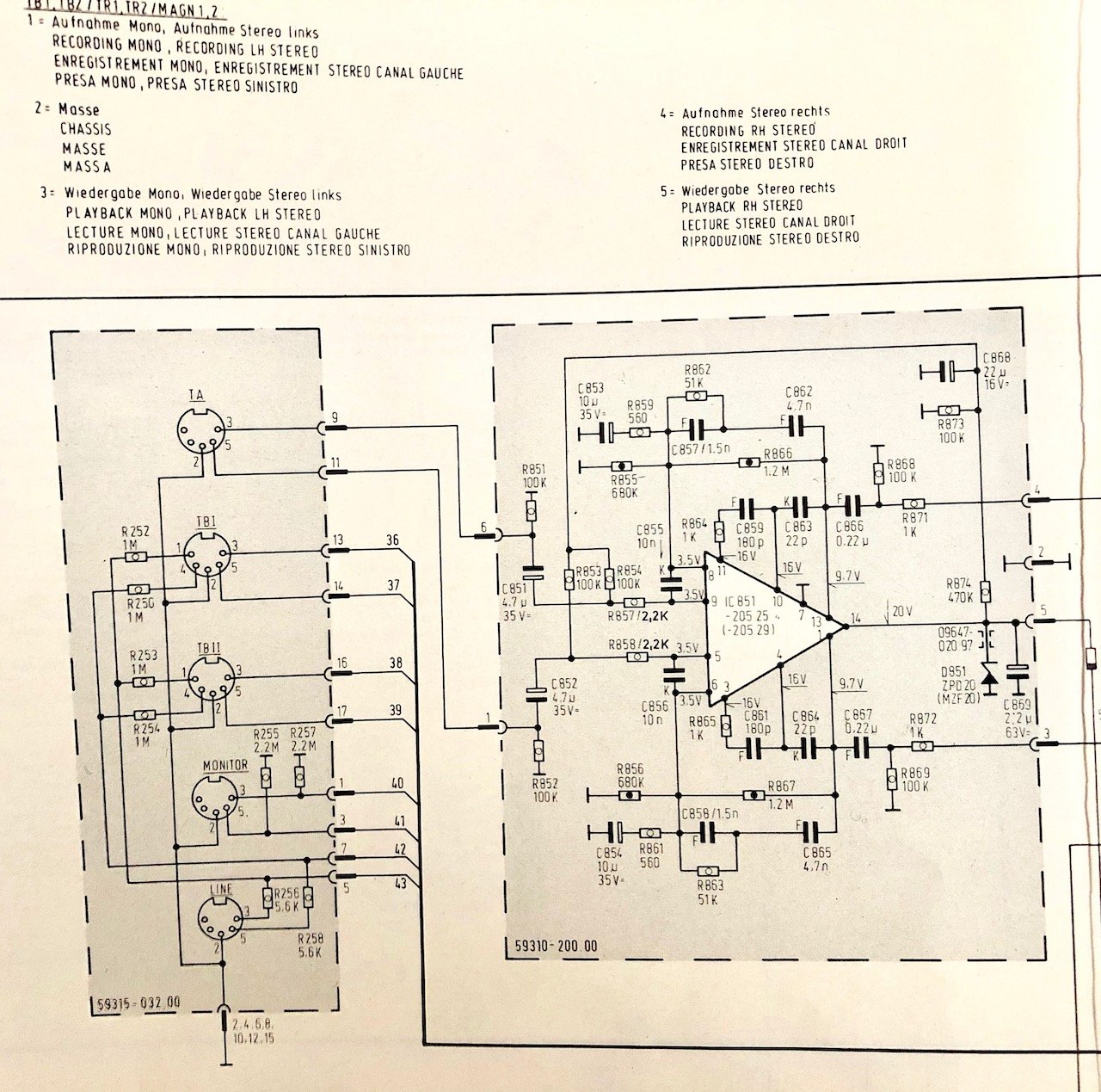

Der Eingang zum Entzerrer-Vorverstärker ist nicht besonders abgeblockt

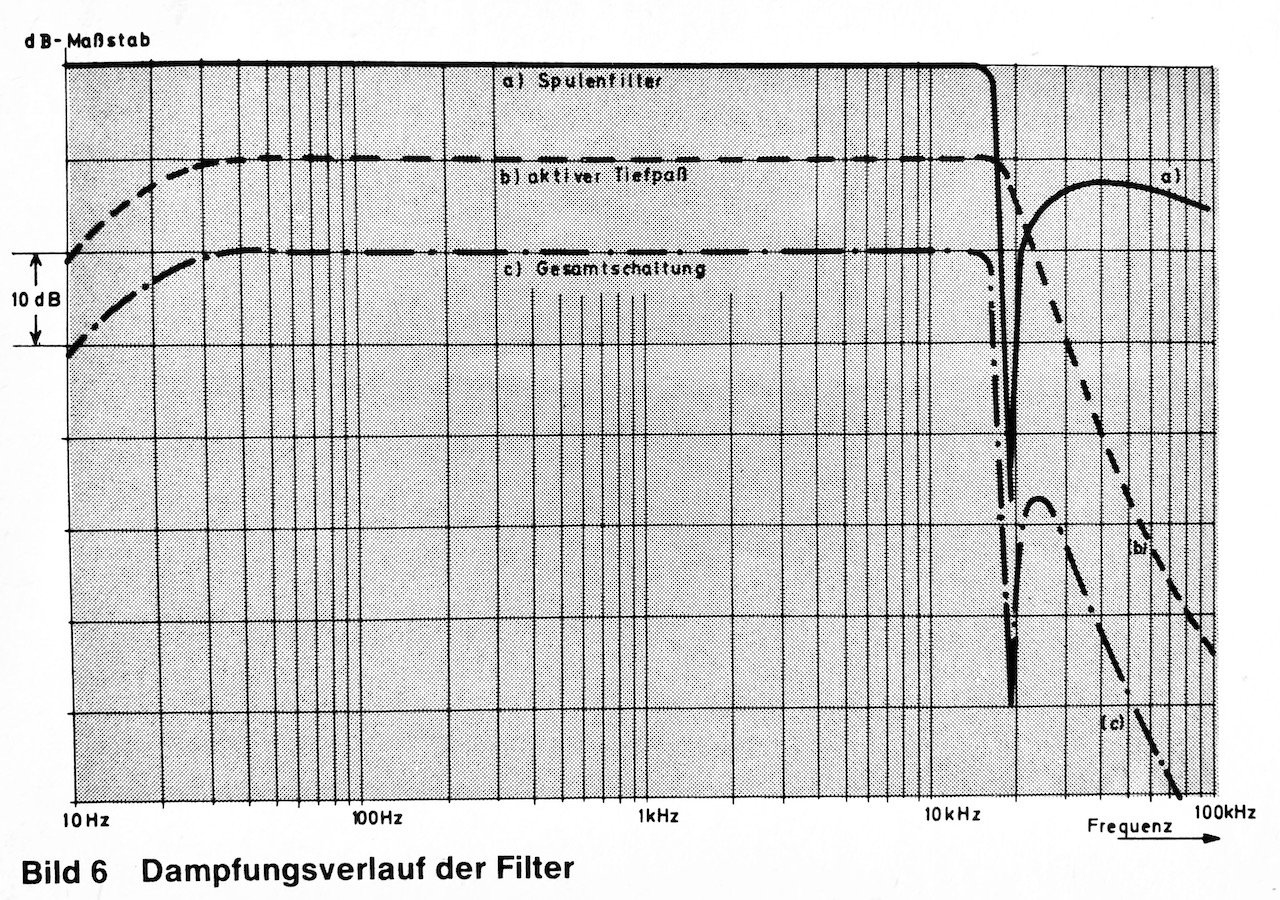

Als Beispiel auch noch das 19kHZ- und Tiefpassfilter nach dem Stereodecoder, um die 19 kHz, 38 kHz u.a. auszufiltern.

Auf alle diese Schaltungsdetails wird im begleitenden Text aber nicht besonders eingegangen als HF-Schutz.

Mit den Bildern scheint das etwas tricki zu sein. Ich der Vorschau sitzen sie an der richtigen Stelle, wenn ich meinen Beitrag aber absende, stimmen die Zeilenumbrüche nicht mehr bzw. werden ignoriert.

Viele Grüße
Wolfgang
